Dlaczego Twoje śruby – mimo że mają te same specyfikacje – zawsze łamią się przy nakrętce?
W świecie połączeń śrubowych nakrętka jest często postrzegana jako postać drugoplanowa – niepozorna, a jednak absolutnie niezbędna. Theciężka nakrętka sześciokątnaw szczególności przejmuje najbardziej wymagające zadania w ramach tej rodziny komponentów. Gdy połączenie musi wytrzymać ekstremalne napięcie wstępne, silne wibracje lub trudne warunki korozyjne, standardowa nakrętka po prostu nie wystarczy. Ciężka nakrętka sześciokątna staje się jedynym niezawodnym wyborem. Jego praktyczność opiera się na czterech filarach: zaletach wymiarowych, kompatybilności materiałowej, właściwym wyborze i właściwych praktykach instalacyjnych.

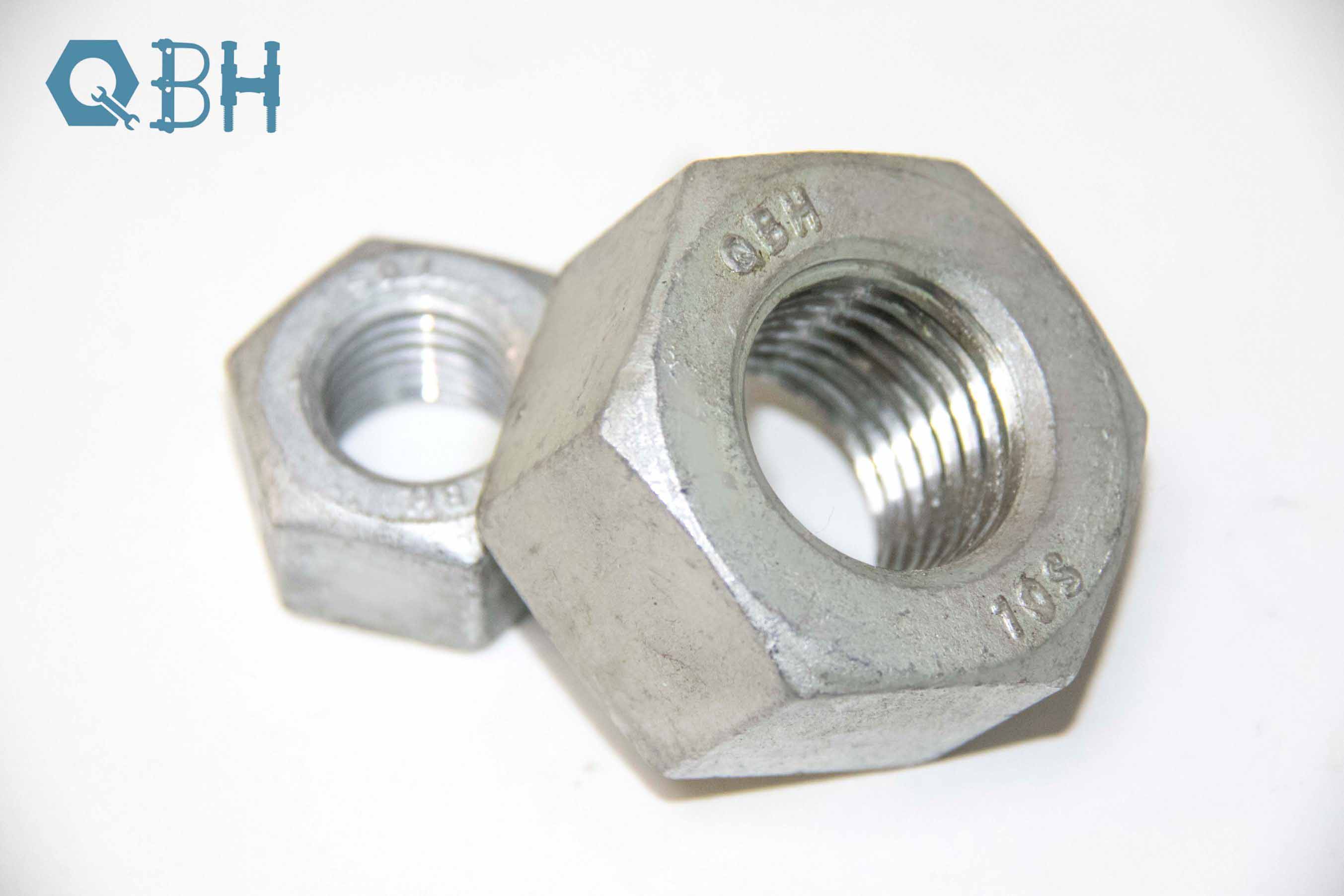

Co to jest ciężka nakrętka sześciokątna
Aciężka nakrętka sześciokątnajak sama nazwa wskazuje, jest większą, grubszą i mocniejszą nakrętką niż standardowa nakrętka sześciokątna. Jest produkowany zgodnie ze standardami wymiarowymi serii ciężkich, z dwiema charakterystycznymi cechami:
-
Większa szerokość klucza: w porównaniu ze standardową nakrętką o tym samym rozmiarze nominalnym, ciężka nakrętka sześciokątna ma większy wymiar klucza, co zapewnia większą powierzchnię styku klucza i zmniejsza ryzyko poślizgu przy przyłożeniu momentu obrotowego.
-
Większa wysokość nakrętki: Zwiększona długość zazębienia gwintu zwiększa nośność i odporność na poluzowanie całego połączenia śrubowego.
W porównaniu do standardowych nakrętek, ciężkie nakrętki sześciokątne oferują znacznie większą szerokość pod kluczem i wysokość nakrętki. Na przykład w przypadku nakrętki o nominalnej średnicy 1 cala standardowa nakrętka ma szerokość pod klucz 1,5 cala i wysokość 0,875 cala, podczas gdy ciężka nakrętka sześciokątna ma średnicę 1,625 cala i wysokość 1,0625 cala. Przekłada się to na większą nośność, lepszą odporność na zmęczenie i wydajniejsze przenoszenie momentu obrotowego.
Ciężkie nakrętki sześciokątne są zwykle stosowane w mostach, konstrukcjach stalowych, ciężkim sprzęcie, zbiornikach ciśnieniowych i we wszystkich zastosowaniach, w których bezpieczeństwo jest najważniejsze.
Kluczowe wymiary i standardy
Wybór odpowiedniej ciężkiej nakrętki sześciokątnej rozpoczyna się od zrozumienia jej układu wymiarowego. Poniżej znajdują się kluczowe parametry wymiarowe oparte na normie ANSI/ASME B18.2.2.
Wymiary ciężkich nakrętek sześciokątnych (seria calowa)
| Rozmiar nominalny (cale) | Szerokość mieszkania (cale) | Wysokość nakrętki (cale) |
|---|---|---|
| 1/2 | 0.875 | 0.5625 |
| 5/8 | 1.0625 | 0.6875 |
| 3/4 | 1.25 | 0.8125 |
| 7/8 | 1.4375 | 0.9375 |
| 1 | 1.625 | 1.0625 |
| 1-1/8 | 1.8125 | 1.1875 |
| 1-1/4 | 2 | 1.3125 |
| 1-3/8 | 2.1875 | 1.4375 |
| 1-1/2 | 2.375 | 1.5625 |
Wymiary ciężkich nakrętek sześciokątnych (seria metryczna)
| Rozmiar nominalny (mm) | Szerokość klucza (mm) | Wysokość nakrętki (mm) |
|---|---|---|
| M12 | 22 | 12 |
| M16 | 27 | 16 |
| M20 | 34 | 20 |
| M24 | 41 | 24 |
| M30 | 50 | 30 |
| M36 | 60 | 36 |
| M42 | 70 | 42 |
| M48 | 80 | 48 |
Praktyczna wskazówka: Wybierając ciężką nakrętkę sześciokątną, poza potwierdzeniem zgodności rozmiaru gwintu, zawsze sprawdź, czy szerokość klucza odpowiada istniejącemu kluczowi lub narzędziu dynamometrycznemu. Ciężkie nakrętki mają większe wymiary płaskie i wymagają nasadek lub kluczy płaskich o odpowiedniej wielkości.
Materiały i klasy właściwości
Materiał i klasa właściwości ciężkiej nakrętki sześciokątnej bezpośrednio określają jej przydatność do określonych warunków pracy.
1. Wspólne materiały
| Tworzywo | Charakterystyka | Typowe zastosowania |
|---|---|---|
| Stal węglowa (średnio/niskowęglowa) | Niski koszt, umiarkowana wytrzymałość | Ogólne konstrukcje stalowe, zwykłe połączenia mechaniczne |
| Stal stopowa (4140 / 42CrMo) | Wysoka wytrzymałość, dobra wytrzymałość | Ciężki sprzęt, zbiorniki ciśnieniowe, mosty |
| Stal nierdzewna (304 / 316) | Doskonała odporność na korozję | Zakłady chemiczne, środowiska morskie, przetwórstwo spożywcze |
| Stopy wysokotemperaturowe | Odporność na ciepło, odporność na pełzanie | Rurociągi wysokotemperaturowe, kotły, turbiny gazowe |
2. Klasy właściwości
Dopasowanie klasy właściwości nakrętki do klasy właściwości śruby jest podstawową zasadą selekcji:
Nakrętki metryczne: zgodnie z normami ISO 898-2 klasy właściwości są oznaczone jako 6, 8, 10, 12 itd. Wyższe liczby oznaczają większą wytrzymałość na rozciąganie. Klasa nakrętki nie może być niższa niż klasa śruby współpracującej, w przeciwnym razie nakrętka jako pierwsza ulegnie uszkodzeniu w połączeniu.Nakrętki calowe: zgodnie z normami ASTM A563 powszechne gatunki obejmują A, B, C, D, DH itp. Różne gatunki odpowiadają różnym stanom obróbki cieplnej i poziomom wytrzymałości. Nakrętki serii ciężkiej są zwykle używane ze śrubami o większej wytrzymałości.
3. Wykończenia powierzchni
Wykończenie powierzchni wpływa nie tylko na wygląd, ale także na odporność na korozję i zatarcie:
Czarny tlenek: Zapewnia podstawową ochronę przed rdzą przy niskim koszcie, odpowiedni do suchych pomieszczeń w pomieszczeniach zamkniętych.Cynkowanie ogniowe: Gruba powłoka o doskonałej odporności na korozję, odpowiednia do stosowania na zewnątrz lub w środowiskach korozyjnych. Należy pamiętać, że grubość powłoki wpływa na dokładność dopasowania gwintu.
Powłoka Dacromet / cynkowo-aluminiowa: brak ryzyka kruchości wodorowej, doskonała odporność na mgłę solną, powszechnie stosowana w motoryzacji i energetyce wiatrowej.
Cynkowanie mechaniczne: Jednolita powłoka, brak kruchości wodorowej, odpowiednia do elementów złącznych o dużej wytrzymałości.
Powłoka teflonowa/Xylanowa: Zapewnia bardzo niski współczynnik tarcia, poprawia stosunek momentu obrotowego do napięcia, zmniejsza rozrzut.
Ciężka nakrętka sześciokątna a nakrętka standardowa: jak wybrać
Kiedy w praktyce inżynierskiej należy wybrać ciężką nakrętkę sześciokątną, a kiedy wystarczy zwykła nakrętka? Poniższa tabela porównawcza zawiera wskazówki:
| Aspekt porównawczy | Standardowa nakrętka sześciokątna | Ciężka nakrętka sześciokątna |
|---|---|---|
| Szerokość w mieszkaniach | Mniejszy | Większy |
| Wysokość nakrętki | Rozcieńczalnik | Grubszy |
| Ładowność | Umiarkowany | Wyższy |
| Odporność na zmęczenie | Umiarkowany | Znakomity |
| Odporność na rozluźnienie | Umiarkowany | Znakomity |
| Typowe zastosowania | Ogólne połączenia mechaniczne | Połączenia o wysokiej wytrzymałości, krytyczne elementy bezpieczeństwa |
| Wymagany moment obrotowy | Standardowy moment obrotowy | Większa zdolność wstępnego ładowania |
| Koszt | Niżej | Wyższy |
Wytyczne dotyczące wyboru:
- Jeśli złącze podlega dużym obciążeniom wstępnym, obciążeniom udarowym lub obciążeniom cyklicznym, preferowanym wyborem powinna być ciężka nakrętka sześciokątna.
-
Jeśli projekt wymaga klasy wytrzymałości śruby 10.9 lub wyższej, zazwyczaj wymagana jest ciężka nakrętka sześciokątna.
-
W środowiskach korozyjnych lub krytycznych zastosowaniach związanych z bezpieczeństwem zaleca się stosowanie ciężkich nakrętek nawet przy umiarkowanych obciążeniach, aby zapewnić dodatkowy margines bezpieczeństwa.
Instalacja i zarządzanie momentem obrotowym
Nawet najlepsza nakrętka będzie bezużyteczna, jeśli zostanie nieprawidłowo zamontowana. Prawidłowy montaż ma kluczowe znaczenie dla integralności połączenia.
1. Zależność momentu obrotowego i napięcia wstępnego
Podczas dokręcania nakrętki przyłożony moment obrotowy jest przekształcany przez gwinty na osiowe napięcie wstępne w śrubie. Ciężka nakrętka sześciokątna o większym przekroju i większej wysokości może niezawodnie wytrzymać wyższy poziom momentu obrotowego.
Wzór momentu obrotowego:
T = K × D × F
Gdzie:
T = Moment montażowyK = współczynnik nakrętki (zależny od tarcia gwintu, materiału, smarowania)
D = Nominalna średnica gwintu
F = Docelowe napięcie wstępne
2. Współczynnik smarowania i nakrętki
Stan smarowania ma znaczący wpływ na współczynnik nakrętki. W różnych warunkach smarowania moment obrotowy wymagany do osiągnięcia tego samego napięcia wstępnego może różnić się o ponad 30%.
| Stan smarowania | Współczynnik nakrętki K (odniesienie) | Uwagi |
|---|---|---|
| Suchy (bez smarowania) | 0,20 – 0,30 | Wysoki rozrzut, niezalecany |
| Standardowy olej maszynowy | 0,15 – 0,20 | Konwencjonalne zastosowania przemysłowe |
| Smar na bazie dwusiarczku molibdenu | 0,10 – 0,15 | Aplikacje o dużym obciążeniu wstępnym |
| Powłoka teflonowa | 0,08 – 0,12 | Najwyższa precyzja kontroli momentu obrotowego |
Zalecenie: W przypadku połączeń krytycznych należy stosować metodę kąta momentu obrotowego zamiast prostej kontroli momentu obrotowego, aby uzyskać bardziej precyzyjne zarządzanie napięciem wstępnym.
3. Typowe błędy instalacyjne
| Błąd | Konsekwencja | Prawidłowa praktyka |
|---|---|---|
| Użycie niedopasowanego klucza | Poślizg, uszkodzone rogi nakrętek | Użyj odpowiedniego klucza nasadowego lub klucza płaskiego |
| Nadmierny moment obrotowy | Pęknięcie śruby lub nakrętki | Postępuj zgodnie z podanymi wartościami momentu obrotowego |
| Niewystarczający moment obrotowy | Niewystarczające napięcie wstępne, poluzowanie połączeń | Postępuj zgodnie z podanymi wartościami momentu obrotowego |
| Ignorowanie stanu smarowania | Wysoki współczynnik rozproszenia nakrętki, niekontrolowane napięcie wstępne | Używaj określonego smaru i dokumentuj warunki |
| Mieszanie różnych materiałów | Korozja galwaniczna, niedopasowanie wytrzymałości | Zapewnij zgodność materiału i gatunku |
Typowe scenariusze zastosowań
Ciężkie nakrętki sześciokątne są stosowane praktycznie we wszystkich gałęziach przemysłu, w których niezawodność połączenia ma kluczowe znaczenie:
| Przemysł | Typowe zastosowania |
|---|---|
| Konstrukcja konstrukcji stalowej | Połączenia słup-belka, połączenia przegubowe, śruby kotwiące |
| Inżynieria mostowa | Główne połączenia kratownic, zakotwienia kabli |
| Ciężka maszyna | Podstawy pras, ramy walcowni, duże przekładnie |
| Energia Wiatru | Połączenia wieżowe, kołnierze łopatek, śruby fundamentowe |
| Zbiorniki ciśnieniowe i rurociągi | Połączenia kołnierzowe, mocowanie głowicy |
| Petrochemiczny | Wysokotemperaturowe rurociągi wysokociśnieniowe, kołnierze reaktorów |
| Kolej i tranzyt | Mocowanie szyn, łączenie zestawów kołowych |
| Morskie i przybrzeżne | Konstrukcje kadłuba, montaż wyposażenia pokładowego |
Konserwacja i kontrola
Ciężkie nakrętki sześciokątnesą wytrzymałe, ale w ekstremalnych warunkach nadal wymagają regularnych przeglądów i konserwacji:
-
Ponowne dokręcanie momentem: W ciągu 24 godzin od pierwszej instalacji i podczas wczesnej eksploatacji należy ponownie dokręcić najważniejsze połączenia, aby skompensować rozluźnienie napięcia wstępnego.
-
Kontrola wzrokowa: Regularnie sprawdzaj, czy nie ma pęknięć, korozji, odkształceń lub oznak poluzowania.
-
Oznaczenie momentu obrotowego: Oznacz moment obrotowy po montażu, aby ułatwić szybką identyfikację poluzowania podczas przyszłych kontroli.
-
Zasady dotyczące wymiany: Każda nakrętka, która została poważnie przeciążona lub wykazuje widoczne wady, powinna zostać wymieniona i nie może być ponownie użyta.
Praktyczność ciężkiej nakrętki sześciokątnej polega na jej zdolności do rozwiązania zwodniczo prostego, ale krytycznego problemu — utrzymania integralności połączenia w ekstremalnych warunkach — poprzez większe wymiary, grubsze przekroje i doskonałe materiały. Jego wartość nie leży w jego wyglądzie, ale w obciążeniach, które cicho przenosi w każdym krytycznym punkcie połączenia. Przy wyborze należy ściśle przestrzegać norm, dopasowywać klasy właściwości śrub i potwierdzać warunki pracy. Podczas montażu należy zwrócić uwagę na zarządzanie momentem obrotowym, kontrolę smarowania i odpowiednie procedury. Pojedyncza ciężka nakrętka sześciokątna przenosi nie tylko napięcie wstępne śruby, ale także margines bezpieczeństwa całego systemu.
